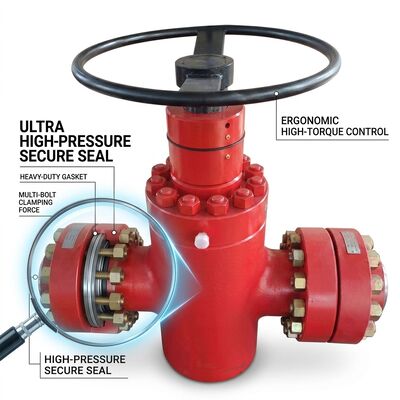

高温鍛造鋼鉄ゲート バルブ F22 4 インチ 2500LB 圧力シール突合せ溶接蒸気サービス

高温鍛造鋼門バルブ F22 4" 2500LB

製品紹介

この鍛造鋼門弁は,最も厳しい高温サービス条件のために設計されており,ASTM A182 F22 (2.25Cr-1Mo) 合金鋼のボディは,最高温593°Cで機械的整合性を維持するように設計されている4インチクラス 2500LB 圧力シール構造は,化石燃料発電所,精製工場の水質破裂装置,高温炭化水素加工クロム・モリブデン合金化学は,標準的な炭素鋼と比較して,より優れたクレイプ抵抗と酸化抵抗を提供し,重要なプロセスループで数十年の信頼性の高いサービスを保証します.

主要 な 特徴 と 特徴

• F22 クロム・モリブデン合金体:2.25% Cr - 1% Mo合金化学は,高温での水素攻撃に対する例外的なスリップ強度と耐性を提供し,酸性サービス環境のためのNACE MR0175要件を満たしています.
• グラフィットガスケットの圧力シールボナット:柔軟なグラフィット/不?? 鋼の螺旋回り密着付きの自己電源密封設計は,環境から593°Cまでの熱循環によって漏れを防げる整合性を維持します.
• フルステライト6 トリムゲート,シートリング,そしてバックシートのコバルトベースのハードフェイスは,高温蒸気侵食条件でシートの緊密性を維持するために重要な優れたガリングと侵食耐性を提供します.
• ガイドディスク設計:機体と円盤の精密機械化されたガイドスロットにより,高速流量条件下でも,騒音や振動なしにスムーズに動作できます.
• 拡張詰め箱:活力充電能力のある深層包装室は,極端な温度で幹の密封を強化するために複数のグラフィット包装リングを容認します.
• ストレス解消溶接の準備:すべてのボット・ウェルド端は,残留ストレスを排除するために,ウェルド後熱処理 (PWHT) を施し,フィールド設置中にウェルドの整合性を確保します.

わたしたち を 選ぶ の は なぜ です か

• 合金鋼の専門知識:我々は,ASME第9節の溶接資格に従って制御された熱処理プロセスを持つクロム-モリブデン合金バルブのための専用生産ラインを維持します.
• 完全なNDEパッケージ:各バルブには100%の超音波検査,磁気粒子検査,プラスの材料識別 (PMI) が標準で提供され,完全なドキュメントが提供されています.
• 高温サイクル試験:内部試験施設では,環境から600°Cまでの熱循環テストを行い, 輸送前に座席の密度と梱包性能を検証します.
• グローバルプロジェクト参照:高温バルブは アジア 中東 アフリカの主要発電所や精製工場に設置されています
• OEM&カスタムエンジニアリング:GA図,データシート,ITP文書を含む特定のプロジェクト仕様に従って設計および製造することができる.

技術パラメータ表

よくある質問

F22と高温サービス用標準の炭素鋼の違いは?
A: F22合金鋼は2,25%のクロムと1%のモリブデンを含んでおり,450°C以上の温度では,スリップ破裂強度と酸化耐性を著しく高めます.炭素鋼は425°C以上で強度が急速に低下するF22は,高温蒸気と高温炭化水素のサービスにおいて不可欠であるため,593°Cまで構造的整合性を維持します.

Q: 熱循環中に バルブが漏れを防げるようにするには?
A: プレッシャーシールキャップのデザインは 熱膨張と収縮を自動的に補償します温度範囲全体にわたって次元安定性を維持します各バルブは,密封性能を確認するために熱循環試験を受けます.

Q: 現地設置のための溶接手順仕様 (WPS) を提供していますか?
A: はい,我々は,前熱要件,インターパス温度制御を含む,バット溶接末の準備のための詳細なWPSとPQRドキュメントを提供します.F22材料の熱処理パラメータ.
