商品の詳細:
|
| バルブの種類: | API 6A 拡張ゲートバルブ | サイズ: | 2/16インチ |
|---|---|---|---|
| 使用圧力: | 5000 PSI (34.5 MPa) | 製品仕様書のレベル: | PSL3 |
| 温度クラス: | EE-NL (-46°C ～ 121°C) | 材料のクラス: | EE（サワーサービス） |
| エンドコネクション: | API 6A フランジ (6BX フランジ) | 本体材質: | AISI 4130 鍛造合金鋼 |
| ゲートの設計: | 拡張デュアルシール、コンジット経由 | 手術: | グリースニップル付ハンドル車 |
| ボンネットのタイプ: | ボルト付きのボット | 試験規格: | API 6A 付録 F |
| ハイライト: | API 6A フレンズ式井戸ヘッドゲートバルブ,2-1/16インチ 5000 PSIゲートバルブ,PSL3 EE-NL 双シール拡張ゲート |
||

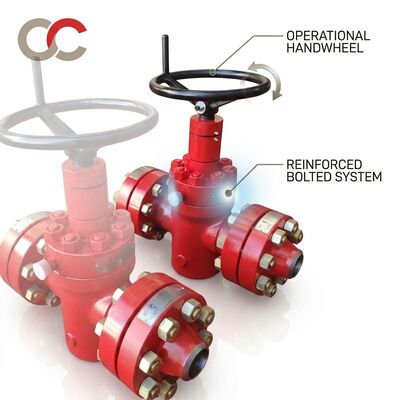

この API 6A フランジ付き坑口ゲート バルブは、坑口アセンブリ、クリスマス ツリー、チョーク マニホールド、フローライン分離など、上流の石油およびガス表面用途向けに特別に構築されています。 PSL3 品質要件を満たす 5000 PSI (34.5 MPa) の作動圧力を備えたこのバルブは、上流方向と下流方向の両方で確実な機械的シールを提供する拡張デュアル シール ゲート設計を特徴としています。 API 6BX フランジ付き端を備えた 2-1/16 インチの公称ボアは、API 6A 21st Edition 仕様に完全に準拠しています。 EE 材料クラスを備えた EE-NL 温度クラスは、-46°C ～ 121°C の温度でのサワー サービス (NACE MR0175) 環境で信頼性の高いパフォーマンスを保証します。
| パラメータ | 仕様 |
|---|---|
| バルブの種類 | API 6A 拡張ゲート バルブ、導管経由 |
| 呼び径 | 2-1/16インチ |
| 使用圧力 | 5000 PSI (34.5 MPa) |
| 製品仕様レベル | PSL3 |
| 温度クラス | EE-NL (-46°C ～ +121°C) |
| マテリアルクラス | EE (NACE MR0175 準拠) |
| エンドコネクション | API 6BX フランジ付き、RTJ (リングタイプジョイント) |
| 本体材質 | AISI 4130 鍛造合金鋼 (収量 75,000) |
| ボンネット材質 | AISI 4130 鍛造合金鋼 |
| ゲート材質 | AISI 4130 無電解ニッケルメッキ |
| シート素材 | AISI 4130 炭化タングステンコーティング付き |
| ステム材質 | AISI 4140 無電解ニッケルメッキ |
| シール材質 | HNBR / FKM (バイトン) / PTFE オプション |
| 梱包材 | PTFE / グラファイト シェブロン リング セット |
| 設計基準 | API 6A、第 21 版 |
| 試験規格 | API 6A 付録 F (静水圧 + ガス) |
Q: API 6A バルブの PSL2 と PSL3 の違いは何ですか?
A: PSL3 では、圧力がかかるすべての部品の 100% 体積非破壊検査 (UT または RT)、最低設計温度でのシャルピー V ノッチ衝撃試験、完全なトレーサビリティを備えたより厳格な材料化学管理など、より厳格な品質管理が必要です。 PSL3 は通常、故障の影響が深刻な重要な坑口およびクリスマス ツリーの用途に指定されます。
Q: これらのバルブは H2S (サワー) サービスで使用できますか?
A: はい、NACE MR0175/ISO 15156 準拠の EE 材料クラスは、当社の API 6A ゲート バルブの標準です。すべての圧力含有部品および圧力制御部品は、硫化物応力亀裂に対する耐性を確保するために硬度試験 (HRC 22 最大) を受けています。
Q: 第三者による検査サービスは提供していますか?
A: はい、当社施設での立会人検査、材料検証、最終検査については、ビューロー ベリタス、SGS、TUV、DNV を含むすべての主要な第三者検査機関と調整しています。検査機関はすべての試験文書にスタンプを押して署名することができます。
