商品の詳細:
|
| バルブの種類: | メタルシートウェッジゲートバルブ、圧力シール | サイズ: | 3インチ(DN80) |
|---|---|---|---|
| 圧力クラス: | クラス2500LB(PN420) | 本体材質: | ASTM A182 F11 合金鋼 (1.25Cr-0.5Mo) |
| ボンネットのタイプ: | 圧力シールボンネット | エンドコネクション: | 突合せ溶接(BW) / RTJフランジ |
| トリム素材: | フルステライト 6 ハードフェイスド (トリム 5) | ゲートタイプ: | 柔軟なソリッドウェッジ、100% 硬化仕上げ |
| シートタイプ: | 一体型溶接シートリング、ステライト 6 オーバーレイ | 硬度範囲: | 38-45 HRC (ステライト 6 デポジット) |
| 設計基準: | API 602 / ASME B16.34 | 侵食耐性: | 触媒、FCCU、スラリーに最適 |
| ハイライト: | メタル座高圧ゲートバルブ,3インチ 2500LB クエッジゲートバルブ,ハードフェイストリムステライトゲートバルブ |
||

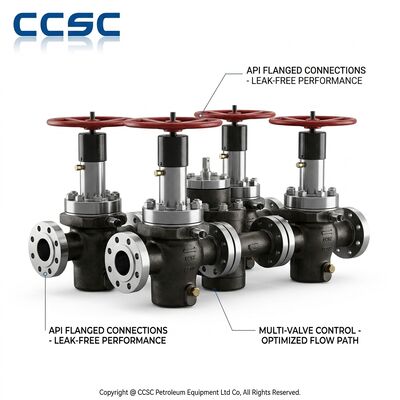

この金属座高圧クイーンゲートバルブは,軟座バルブが数週間以内に失敗する最も厳しい磨削および侵食的なサービス条件のために設計されています.25Cr-0.5Mo) 合金鋼のボディとクラス2500LB圧力シール機蓋は,すべての座席,ガイド,およびバックシートの表面にフルステライト6コバルトベースのハードフェーシングを装備しています.この金属対金属の座席デザインは,ポリマーベースのソフト座席の弱点を排除し,引き込まれている触媒粒子からの侵食に優れた耐性を提供します流体触媒クレイキング (FCCU) の触媒処理,遅延式コッカースルーサービス,石炭ガス化,高温侵食性蒸気コンディショニング用.
| パラメータ | 仕様 |
|---|---|
| バルブタイプ | メタルの座席クエッジゲートバルブ,圧力シールボネット |
| サイズ | 3インチ (DN80) |
| 圧力クラス | クラス2500LB (PN420) |
| 機体材料 | ASTM A182 F11 鋳造合金鋼 (1.25Cr-0.5Mo) |
| ボンネット材料 | ASTM A182 F11 鋳造合金鋼 |
| ボンネットタイプ | グラフィットガスケット付き圧力シールボット |
| 接続を終了 | ASME B16.25 (RTJフラングオプション) によるバックウェルド |
| トリム 指定 | トリム5+ (フルステライト6 強化仕様) |
| 座席 硬面 | PTAによるステライト6 仕上げ厚さ1.5mm 38-45HRC |
| ゲート・ハード・ファッシング | ステライト 6 両側から PTA + ガイドスロット |
| バックシート ハードフェイス | ステライト 6 ストーム 後部座席 顔面 と ボンネット 座席 |
| 幹材料 | ASTM A276 410 SS スターライトされた後座席面 |
| 梱包材料 | インコネル線強化用グラフィット |
| ガスケット材料 | SS316 + グラフィット圧力シールリング |
| 設計基準 | API 602 / ASME B1634 |
| 顔面から | ASME B16.10 長いパターン |
| 試験基準 | API 598 (強化: 2 回の座席試験サイクル) |
| 温度範囲 | -29°Cから593°C |
| 預金検査 | 100% PT (染料浸透剤) + 100% 硬度試験 |
Q: バルブ・トリミングの際のステライト6とステライト21の違いは何ですか?
A:ステルライト6 (Co-28Cr-4W-1.1C) は,より高い硬さ (38-45 HRC) とよりよい磨削耐性を提供し,触媒およびスラムサービスに理想的です.ステルライト21 (Co-27Cr-5Mo-0)25C) は硬さ (28-35 HRC) が低く,酸化酸における腐食耐性も高く,熱衝撃耐性も高い化学加工における腐食と侵食の組み合わせのために,ステルライト6とステルライト21を推奨します.
Q: 施工中では 塗料の脱層をどのように防ぐのですか?
A: 私たちの PTA 溶接 プロセスは,ステルライト 層と基礎金属の間に真の金属学的な結合 (機械的なコーティングではなく) を生み出します.制御された稀释率 (< 10%) は,最初の沉積層が完全なステライト特性を保持することを保証します.. ASME第9節に従って熱処理前後熱処理は,裂けを起こす可能性のある残留ストレスを最小限に抑える.各堆積物は,裂けのない品質のためにPT検査されます.
Q: 金属の座席バルブでは 漏れがゼロになるのでしょうか?
A:金属座閥は,通常,柔らかい座閥ではA (ゼロ漏れ) 率ではなく,API 598漏れ率B (0.1 ml/min/inch diameter for liquid, 0.3 ft3/min/inch for gas) を達成する.泡密度の高い金属と金属間のシャットオフを必要とする用途追加費用でA級密度を達成できるラップシートの仕上げプロセスを提供します. 問い合わせ時にあなたの漏れクラス要件を指定してください.
