商品の詳細:
|
| バルブの種類: | 貫通導管拡張ゲートバルブ、スラブゲート | サイズ: | 4インチ(DN100) |
|---|---|---|---|
| 圧力クラス: | クラス1500LB(PN250) | 本体材質: | ASTM A516 Gr70 + AISI 4130 トリム |
| ボディ・コンストラクション: | 完全溶接/ボルト固定ボディのオプション | エンドコネクション: | 突合せ溶接 (BW) / RF フランジ オプション |
| ゲートのデザイン: | PTFEシート付き平行拡張ゲート | ボアタイプ: | フルボア（コンジット経由） |
| 手術: | ハンドル付きギアオペレーター | 設計基準: | API 6D / ASME B16.34 |
| 防火認定済み: | API 6FA / BS 6755 パート 2 | ||
| ハイライト: | A516 Gr70 拡張ゲートバルブ,4インチのスラブゲートバルブ,1500LB 高圧ゲートバルブ |
||

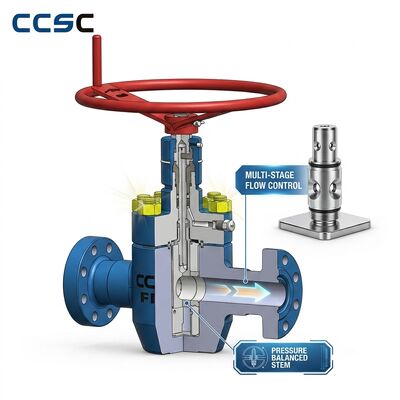

このスレイブゲートバルブとしても知られるチャネル拡張ゲートバルブは,長距離石油およびガス輸送パイプラインにおける重要なパイプライン隔離サービスのために設計されています.4インチクラス1500LBバルブは,完全に開いているときにゲート開口が内部パイプ直径に正確にマッチするパイプ設計を通して完全な穴を特徴管道検査計 (豚) と清掃道具の無障碍通過を可能にする.平行拡張ゲートメカニズムは,メカニカルクイーンアクションが正面上流密封を提供している間に,下流座席シールを活性化するためにライン圧力を使用API 6D に準拠するこのバルブは 原油パイプライン,天然ガス輸送,精製製品ライン,地下貯蔵洞窟の隔離に最適です
| パラメータ | 仕様 |
|---|---|
| バルブタイプ | 管を通って拡張ゲートバルブ (スラブゲート) |
| サイズ | 4 インチ (DN100) |
| 圧力クラス | クラス 1500LB (PN250) |
| 機体材料 | ASTM A516 Gr70 鋳造/溶接した炭素鋼 |
| ゲート材料 | AISI 4130 ENPコーティング付き合金鋼 |
| 座席タイプ | メタルバックアップ付きのスプリング電源付きPTFEリップシール |
| シートの材料 | 25%のガラスの詰め物 (ナイロン/PEEKオプション) を含む純PTFE |
| 接続を終了 | ASME B16 によるバック・ウェルド25標準的なBW終了 |
| 掘削機の種類 | 完全 掘り 管 を 通し て |
| オペレーション | ベーベル・ギア・オペレータ (包装,油脂で潤滑) |
| 幹材料 | AISI 4140 ENP+PTFEコーティング |
| ボディデザイン | 螺旋回傷蓋付きの2パーツのボリューム |
| 穴口/排水口 | 1/2インチ NPT プラグバルブと出血管 |
| 設計基準 | API 6D 24版 / ASME B1634 |
| 防災用 | API 6FA/BS 6755 Part 2 認証されている |
| 静水性試験 | シェル: 3750 PSI 座席: 2750 PSI (液体) + 80 PSI (ガス) |
| 温度範囲 | -46°Cから+121°C (標準PTFE),最大200°C (PEEKオプション) |
Q:パイプラインのバルブでは,透管管の設計がなぜ重要ですか?
A: 管を通して,弁の穴が開いているときにパイプIDに正確に一致することを保証します.これは, (1) 豚がパイプラインの清掃と検査のために通過できるようにするために重要です.(2) バルブにおける渦巻と圧力の低下を排除する(3) バルブ腔に堆積物を蓄積するのを防止し, (4) 多製品パイプラインのバッチ間での製品混合を避ける.これはパイプライン隔離バルブに対するAPI 6Dによる必須要件です..
DBB (ダブル・ブロック・アンド・ブレッド) は何ですか? いつ必要ですか?
A: DBB は,バルブが閉められているとき,上流と下流の座席の両方が独立した密封を保証し,両側間の体腔は通気/排気できることを意味します.これは,維持作業の前に,両座席が漏れていないことを確認することができます.DBBは,OSHAのロックアウト/タグアウト規則および多くのオペレーター安全基準に従って,ワーカーはバルブの下流にあるポジティブな隔離のために必要です.
Q: このバルブはどんな方向にも設置できますか?
A: 通管ゲートバルブを水平または垂直のパイプライン方向に設置できます.垂直の幹方向 (幹が上向き) では,標準配置が適用されます.水平方向の幹向け注文時に設置の方向性を指定してください.
