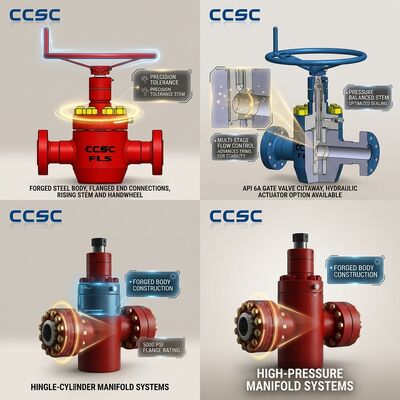

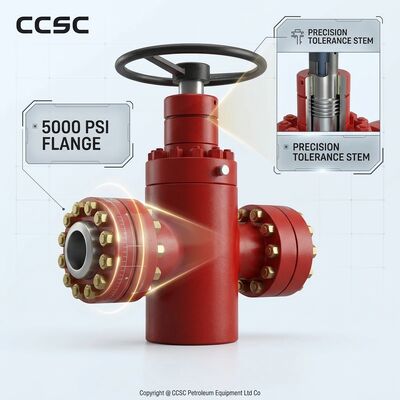

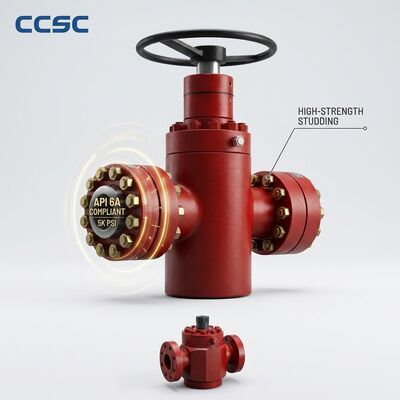

油圧作動 API 6A 圧力シールゲートバルブ、鍛鋼 FLS スルーコンジット 10000psi リモートウェルヘッド制御

CCSC油圧作動API 6A圧力シールゲートバルブは、クリティカルなウェルヘッド、チョークマニホールド、サブシーサービスでの信頼性の高い遠隔操作用に設計された、フルボア、スルーコンジットFLS設計です。鍛造鋼ボディとボンネットは、ダブルアクティング油圧アクチュエータと組み合わされており、バルブはコントロールパネルまたはプラットフォームESDシステムから迅速に開閉でき、圧力操作中にオペレーターをウェルヘッドから遠ざけます。アセンブリ全体はAPI 6Aに準拠して製造およびテストされ、シェル水圧テスト、シートテスト、高圧ガスシールテストが含まれ、出荷前に各バルブの性能検証が文書化されます。

圧力シールボンネットジオメトリは、ライン媒体自体を使用してボンネットシールを励磁します。内部圧力が上昇すると、ボンネットリングジョイントへのシール力が比例して増加するため、バルブが厳しいシャットイン条件にさらされたときに設計が自然に強くなります。ゲートからシート、シートからボディ、ステムバックシートインターフェースへのメタル・トゥ・メタル・シーリングと組み合わせることで、バルブは開閉位置の両方で堅牢な圧力封じ込めバリアを提供し、生産、注入、ウェルテスト、ワークオーバー用途に適しています。

• 油圧アクチュエータ制御:フェイルセーフクローズオプション、リミットスイッチ位置表示、緊急操作用の手動オーバーライド機能を備えたダブルアクティング油圧シリンダー。
• リモートESD対応:アクチュエータはプラットフォームシャットダウンロジックおよびマニホールド制御システムに直接インターフェースし、要求に応じて即座に隔離します。
• メタル・トゥ・メタル・シーリング:ゲートからシート、シートからボディ、ボンネットシール、ステムバックシートはすべて金属シール面であり、高圧ガス井での長期サービスに適しています。
• フルボア・スルーコンジット設計:スムーズなフルオープニングボアは、ピッグやワイヤーラインツールの通過を可能にしながら、乱流、浸食、圧力降下を排除します。
• 鍛造鋼圧力シールボンネット:ライン圧によって励磁されるボンネットシールは、圧力の上昇とともに締まり、外部漏洩経路を最小限に抑えます。
• インラインサービス可能なトリム:バルブボディをラインから取り外すことなく、ボンネット開口部を通してゲートとシートアセンブリを交換できます。
• ヘビーデューティスラストベアリング:ステムスラストを吸収し、最大定格使用圧力でも手動操作トルクを低く保ちます。

この油圧作動ゲートバルブは、表面およびサブシーウェルヘッドクリスマスツリー、生産マニホールド、チョークマニホールド、テストマニホールド、および遠隔地からのバルブ操作が必要な緊急シャットダウンシステムに広く適用されています。典型的な用途には、石油・ガス生産プラットフォーム、無人サテライト井、水注入ステーション、ガスリフト分配システム、高圧フローライン隔離が含まれます。アクチュエータは、開閉位置フィードバックを備えたプログラマブルロジックコントローラベースの制御システムに接続でき、フルボア設計により流路が無制限に保たれるため、バルブはワイヤーラインおよびコイルチューブ操作にも同様に適しています。

各バルブはクリーンなワークショップ環境で組み立てられ、シェル水圧テスト、両方向のシート漏れテスト、および指定された場合は高圧ガスシールテストを含む完全なテストシーケンスを受けます。テストレポート、材料証明書、トレーサビリティ文書は、すべての圧力封じ込め部品についてコンパイルされます。その後、バルブは乾燥剤保護、フランジプロテクター、ボルト留めされた合板クレートで輸出用に準備され、アクチュエータはフィットされた耐候性カバーで保護されます。CCSCは、NACE準拠、溶接手順、ポジティブ材料識別レポート、および要求に応じた第三者検査の立会いをカバーする完全なドキュメントパッケージを提供できます。
