酸サービス API 6A ゲートバルブ FF HH H2S耐性鍛造鋼圧力シールボンネット 5000psi 酸性ガス坑口

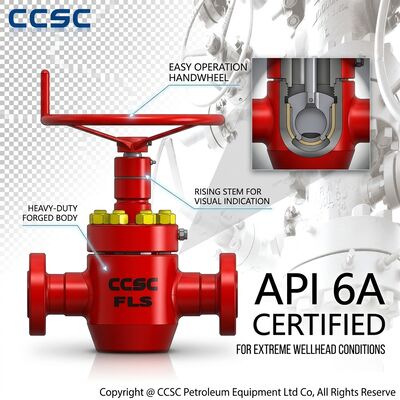

CCSC製サワーサービスAPI 6Aゲートバルブは、硫化水素、二酸化炭素、その他の腐食性生産流体を扱う坑井およびフローライン向けに特別に設計された鍛鋼製プレッシャシールボンネットゲートバルブです。FLSのフルボア、スルーコンジットコンセプトに基づいて製造され、材質クラスFFおよびHHで提供されるこのバルブは、NACE MR0175およびISO 15156の硬度および材質選定要件を満たしており、全ての接触部品が坑井の設計寿命全体にわたって硫化物応力腐食割れおよび応力腐食割れに耐性があります。これにより、標準的なトリムバルブが早期に故障する酸性ガス田、高H2S貯留層、および甘味プラント用途において、このバルブは信頼性の高い選択肢となります。

全ての耐圧部品および接触部品は、化学分析および硬度試験によって検証された材料から製造されており、ゲート、シート、ステムなどのトリム部品は、無垢の耐食合金または資格のある手順で肉盛りされたもので入手可能です。メタル・ツー・メタルシーリングシステムは、繰り返し作動後もガス密なバリアを維持し、プレッシャー作動式ボンネットシールは、環境に敏感な場所での漏洩をさらに防止する保護層を提供します。

• サワーサービス用冶金: H2SおよびCO2環境に対応するNACE MR0175 / ISO 15156準拠の材質クラスFFおよびHH。
• 耐食性トリム: 硫化物応力腐食割れに耐えるよう硬度管理された無垢合金または肉盛りゲートおよびシート。
• 鍛鋼製ボディ: 鍛造プロセスにより、高圧ガス用途で均質な結晶構造と内部気孔のないボディを実現。

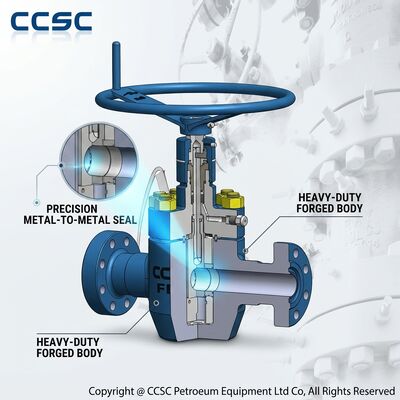

• プレッシャシールボンネット: ライン圧でシールが作動し、圧力上昇とともにシール性が向上し、外部からの漏洩経路を低減。
• メタル・ツー・メタル双方向シール: 両方向のガス密な閉止と、繰り返し作動でも低トルクでの操作が可能。
• 完全トレーサビリティ: 全ての接触部品について、熱番号、化学分析および機械的試験報告書を保管。
• 幅広いサービス範囲: 5,000 psiから15,000 psiの作動圧力、最大7-1/16インチのサイズで利用可能。

サワーサービスゲートバルブは、H2S含有生産井、酸性ガス注入井、ガス収集ネットワーク、アミンおよび硫黄回収ユニット、および圧力、温度、腐食性物質の組み合わせが環境割れのリスクを生み出すあらゆるフローライン向けに設計されています。また、ガス処理プラントの表面坑口設備およびプロセス隔離用途にも同様に適しています。中東、北米、東南アジアのオペレーターは、貯留層流体に硫化水素が含まれる場合にこのバルブを指定しており、CCSCは認定された第三者機関による認証済み材質文書、NACE準拠声明、および立会試験の手配により、プロジェクト要件をサポートします。

全てのサワーサービスバルブは、材質検証、熱処理、および全ての接触部品の硬度試験に関する専用管理を備えた文書化された品質システムの下で製造されています。出荷前に、各バルブはシェルおよびシート圧力試験、およびバックシート試験を受けます。ガスサービス向けのバルブには、高圧ガスシール試験が提供されます。部品は防食剤で保護され、ボアはプラスチックキャップで閉じられ、バルブ全体は衝撃吸収材を備えた頑丈な合板ケースで出荷されます。材質試験証明書、NACE準拠文書、および検査報告書を含む完全な文書が各出荷時に供給され、将来の参照のためにファイルに保管されます。
