掘削用API 6A 15000psi鍛造ボディ内部アクセス設計のフラッパースタイル高圧逆止弁

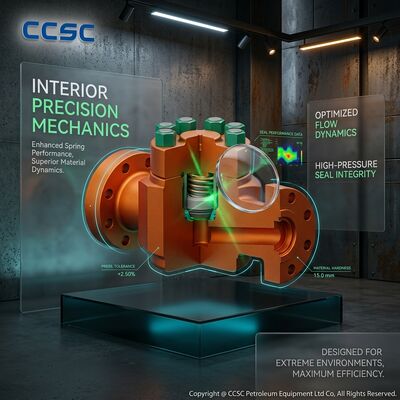

フラッパー式高圧逆止弁は、掘削マニホールドおよび坑井制御システムにおける重要な安全コンポーネントであり、瞬時の逆流防止が、制御された運用と壊滅的な設備故障との違いを意味します。このAPI 6A認証逆止弁は、スプリングアシスト式のフラッパー閉鎖機構を採用しており、流体の停止または逆流にミリ秒単位で反応し、逆流が損傷を引き起こす速度や圧力サージを発生させる前に、フラッパーを精密機械加工されたシートリングに叩きつけます。15,000psiの常用圧で連続使用が可能で、22,500psiでの静水圧試験で検証されており、この弁は、降伏強度、破壊靭性、およびNACE MR0175準拠のサワーサービス環境における硫化物応力腐食割れに対する耐性の優れた組み合わせのために選択された鍛造合金鋼から製造されています。トップエントリーボディ構成により、弁本体がFig1502ハンマーユニオン接続を介して配管システムにしっかりと接続されたまま、アッパーボンネット開口部を通じてフラッパープレート、ヒンジピンアセンブリ、シートリング、およびすべてのシーリングエレメントを含む内部の完全な検査とコンポーネント交換が可能になります。これは、そうでなければ数時間かかるメンテナンス作業を数分で完了できる手順に変える設計思想です。

• スプリングアシストフラッパー閉鎖: トーションスプリング式のフラッパー機構は、流体圧力に依存しない確実なシール力を提供し、重力のみのフラッパー設計ではシール面に適切にシートできない可能性のある、ほぼゼロの差圧でも信頼性の高い閉鎖を保証します。

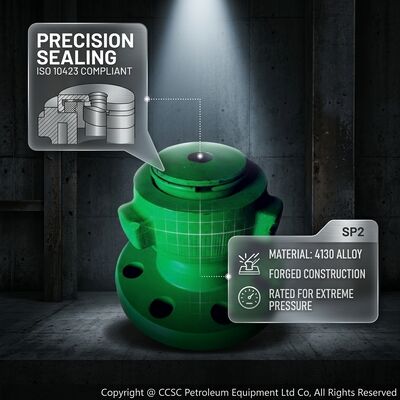

• 鍛造合金鋼ボディおよびボンネット: 高圧掘削マニホールドサービス条件で要求される構造的完全性を提供する、完全な熱処理ドキュメントと設計最小温度でのシャルピー衝撃試験を備えたプレミアムグレードの鍛造合金鋼から製造されています。
• FMC Weco設計との互換性: 確立されたOEMフラッパー逆止弁モデルとの直接的な寸法および性能の互換性として設計されており、アダプタースプールや現場での改造なしに既存のハンマーユニオン配管システムへのシームレスな統合を可能にします。

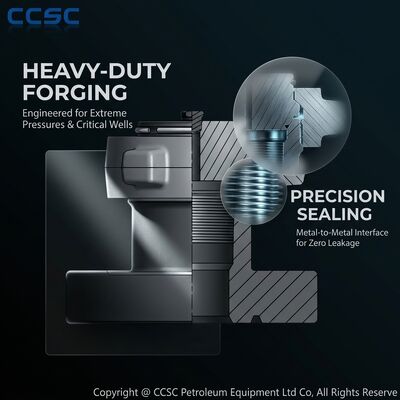

• 金属対金属シート接触: フラッパー対シートのシーリングインターフェイスは、エラストマーシールが劣化する高温でも完全性を維持する精密ラップ加工された金属表面を利用しており、低差圧でバブルタイトなシャットオフを要求する用途にはオプションのソフトシートインサートが利用可能です。
• 一体型フローアローマーキング: 弁本体の鍛造に直接鋳込まれた隆起した方向矢印は、現場での視界が限られている状況下で、取り外したり、塗りつぶしたり、誤読したりできない、永続的で明確な設置方向ガイダンスを提供します。
• フルポートフローパス: 内部流路の直径は、弁本体全体で接続パイプのボアに一致しており、流路の制限、乱流の発生、および摩耗しやすい速度ゾーンを排除し、研磨性流体サービスでのコンポーネントの摩耗を加速させます。
• 現場交換可能な内部コンポーネント: フラッパーアセンブリ、シートリング、ヒンジピン、リテーナーピボットピン、およびシーリングOリングを含むすべての摩耗コンポーネントは、個別に交換可能なアイテムとして設計されており、特殊工具なしで迅速な現場修理のためのスペアパーツキットとして在庫されています。

フラッパー式高圧逆止弁は、高圧石油掘削ポンプおよび坑井制御操作の全範囲に戦略的に展開されています。主な用途シナリオには、複数の泥水ポンプが共通のスタンドパイプマニホールドに排出され、単一のポンプ停止時にアイドルポンプを圧力のかかった共通ヘッダーから瞬時に隔離して逆回転による損傷を防ぐ必要がある掘削マニホールド排出ライン、セメントスラリーが一次ケーシングセメンティング、スクイーズセメンティング、プラグセメンティング操作中にのみ前方方向に流れることを保証するセメンティングユニット高圧排出ライン、坑井制御イベント中にキルラインの逆止弁がキル回路を通じた制御不能な地層流体流入を防ぐ掘削リグのチョークおよびキルマニホールドシステム、および油圧フラクチャリングおよび酸処理操作中の高圧坑井刺激ポンプスプレッドが含まれます。フラッパー式機構は、特に固形物やプロパントを含む流体を取り扱う用途に適しています。フラッパーの回転開口運動とフルポートフローパスは、ボール式およびリフト式逆止弁で一般的な、粒子状物質が蓄積して弁のシートを妨げる可能性のある隙間やデッドゾーンを最小限に抑えます。この逆止弁は、泥ガス分離器ベントライン、フレアシステム逆流保護、および生産水再注入ポンプ排出用途にも広く利用されており、信頼性の高い一方向流量制御が環境コンプライアンスと運用安全目標を直接サポートしています。

すべてのフラッパー式高圧逆止弁は、API 6Aの最小検査要件を超える厳格な品質検証プログラムを受けます。各弁は、常用圧の1.5倍での静水圧シェル完全性試験、ほぼゼロの差圧でのフラッパー対シートシーリングを確認するための低圧ガスシート試験、全定格差圧での高圧ガスシート試験、および10回の完全な開閉サイクルにわたる一貫したフラッパー動作を確認するための機能サイクル検証を受けます。外部表面は腐食防止剤で保護されており、すべてのねじ部およびシーリング面には保護キャップとプラグが取り付けられています。輸出梱包には、ISPM 15認証の燻蒸済み合板クレート、カスタムカットフォームインサート、乾燥剤パック、湿度インジケーターカードが使用されます。各出荷には、完全な化学的および機械的特性のトレーサビリティを備えた材料試験レポート、鍛造証明書、熱処理記録、非破壊検査レポート、静水圧およびガス試験チャート、API 6A製品コンプライアンス証明書を含む完全なドキュメントが付属します。CCSC PETROLEUM EQUIPMENT CO.,LTDは、世界中の最も要求の厳しい高圧石油掘削ポンプおよび坑井制御アプリケーションで信頼性の高い逆流保護を提供する逆止弁の製造にコミットしています。
